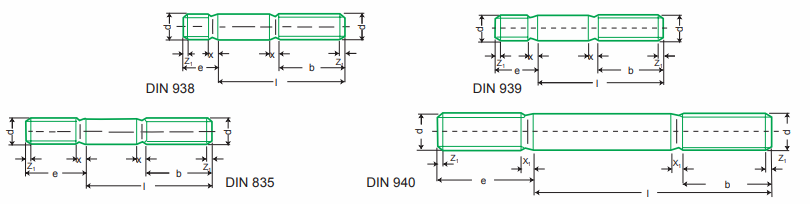

Pinneskruer

Gjengeutløp x - DIN 76

Skrueende z1 - DIN 78

Eksempel:

Betegnelse for pinneskruer med presspassning i godsenden: M10x90 DIN 939 - 8.8

Betegnelse for pinneskruer uten presspasning i godsenden: M10 Fo x 90 DIN 939 - 8.8

Presspassning har toleranse Sk 6 eller Sn 4 etter DIN 13 - tilleggsblad 14.

Materialer:

• Stål – fasthetsklasse 8.8
• Ubehandlet
• Rustfritt stål – A2/A4 etter ISO 3506
• Spesial

Sertifikater:

• EN 10204 – spesifiseres ved bestilling

Paragraph link

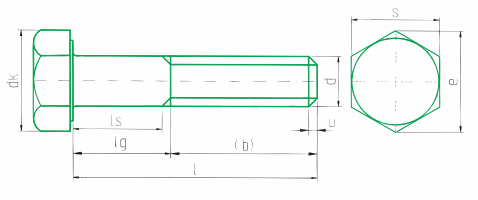

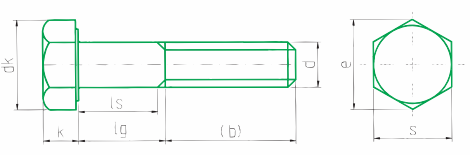

Sekskantskruer hodemål og nøkkelvidder

* ISO har avvikende dimensjoner

k = nominell hodehøyde

s = nominell nøkkelvidde

e = minimum hjørnemål

Sekskantskruer lengdemål

* Helgjenget etter EN 24014

Materialer:

• Stål - fasthetsklasse 4.6, 8.8, 10.9 etter EN 20 898/1
• Ubehandlet
• Elektrolytisk forsinket DIN EN 28839
• Varmforsinket DIN 267/10
• Rustfritt stål - A2/A4 etter ISO 3506
• Messing CuZn
• Polyamid PA-66
• Spesial

Sertifikater:

• EN 10204 - spesifiseres ved bestilling

NB! Skruer med fingjenger har noe avvikende klemlengder avhengig av stigningen.

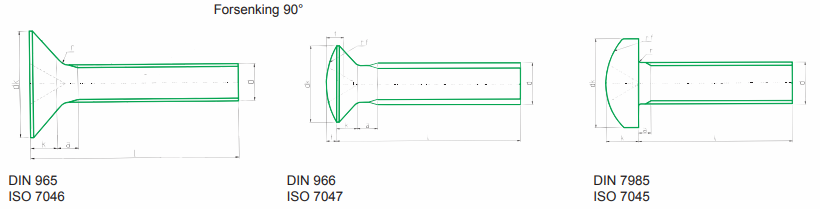

Maskinskruer med kryss-spor

dk = Nominelt (maksimum)

k = maksimum

Krysspor:

• Pozidrive type Z Materialer:
• Stål - fasthetsklasse 4.8 eller 5.8 - etter (ISO 898/1) EN 20 898/1
• Elektrolytisk forsinket - etter (DIN 267/9) DIN EN 28839
• Rustfritt stål A2/A4 - DIN ISO 3506
• Spesial

Sertifikater:

• EN 10 204 – spesifiseres ved bestilling

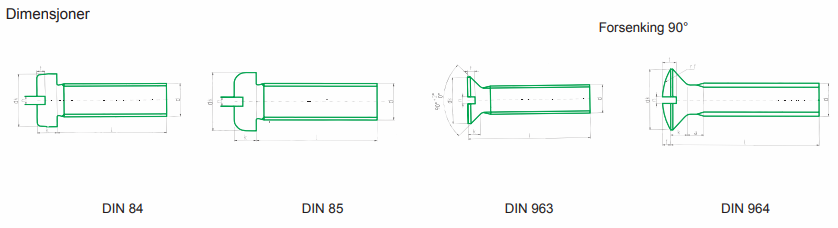

Maskinskruer med spor

dk = nominelt (maksimum)

k = maksimum

n = nominelt (skrutrekker dimensjon)

t = minimum

w = minimum

Materialer:

• Stål - fasthetsklasse 4.8 eller 5.8 - etter (ISO 898/2) EN 20 898/1
• Elektrolytisk forsinket - etter (DIN 267/9) DIN EN 28839
• Rustfritt stål A2/A4 - DIN ISO 3506
• Messing CuZn
• Polyamid PA-66
• Spesial

Sertifikater:

• EN 10 204 - spesifiseres ved bestilling

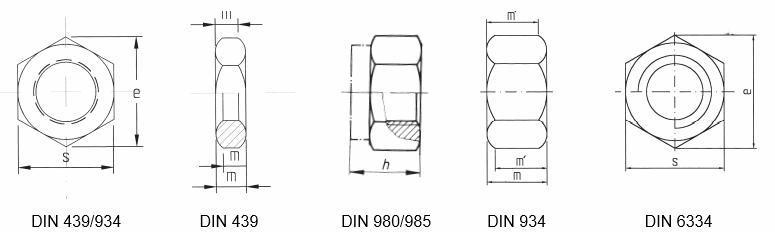

Sekskantmuttere

* Ikke anbefalte dimensjoner

s = nominelt, e = minimum, m = maksimum

DIN 934 - erstattes av EN 24032 style 1 i fasthetsklassene 6, 8, 10 i dim M3 ≤ d ≤ M39. For dimensjoner over eller under må fasthetsklasse avtales ved bestilling.

DIN 934 - erstattes av EN 24033 style 2 i fasthetsklassene 9 - 12 i dim.omr. M5 - M36. For dimensjoner ut over dette må fasthetsklasse avtales ved bestilling.

Produktgrad A - for dim. d ≤ M16, og produktgrad B for dim. d > M16.

DIN 555 - erstattes av EN 24034 produktgrad C - fasthetsklasse 5 for dim. d ≤ M16, 4 eller 5 for dim. M16 < d ≤ M39. Utover dette må fasthetsklasse avtales ved bestilling.

DIN 439 - B - erstattes av EN 24035.

Materialer:

• Stål - fasthetsklasse 5, 8 eller 10 EN 20898/2
• Rustfritt A2/A4 - ISO 3506
• Messing CuZn
• Polyamid PA 6-6
• Spesial

Overflatebelegg:

• ElZn - (DIN 267/9) DIN EN 28839
• Vzn - DIN 267/10
• Andre belegg på bestilling

Sertifikater:

• EN 10204 - spesifiseres ved bestilling

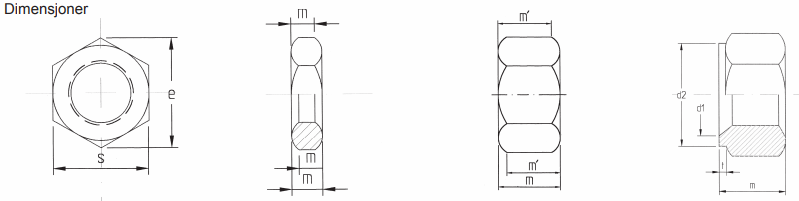

Sekskantmuttere og låsemuttere

s = nominelt, e = minimum, m = maksimum, h = maksimum

Materialer:

• Stål – fasthetsklasse 5, 8 eller 10 – etter (ISO 898/2*) EN 20 898/2*
• Elektrolytisk forsinket – etter (DIN 267/9) DIN EN 28839
• Varmforsinket etter DIN 267/10
• Rustfritt stål A2/A4 – DIN ISO 3506
• Messing CuZn Polyamid PA-66
• Spesial

Sertifikater:

• EN 10 204 – spesifiseres ved bestilling

* Gjelder ikke DIN 439

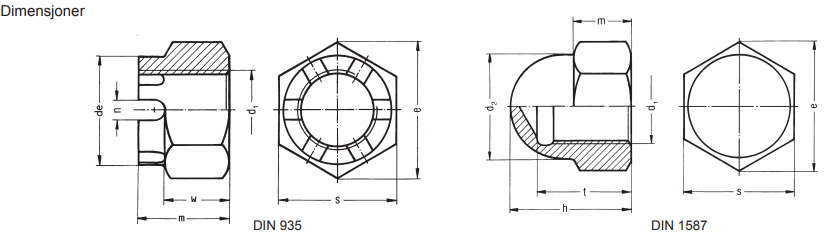

Kronemutter og hettemutter

s = nominelt, e = minimum, w = maksimum, m = maksimum, de = maksimum, n = minimum h = nominelt, t = nominelt, d 2 = maksimum 41

Materialer:

• Automatstål
• Rustfritt A2/A4 - ISO 3506
• Messing CuZn
• Polyamid PA 6-6 (DIN 1587)
• Spesial

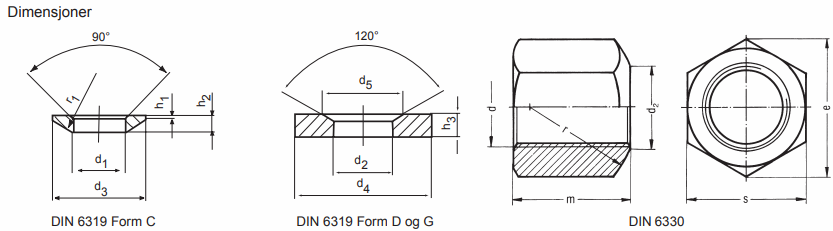

Sfæriske skiver og muttere

*Nøkkelvidder etter ISO - gamle nøkkelvidder forekommer fortsatt

Gamle nøkkelvidder: M10 - 17, M12 - 19, M14 - 22, M22 - 32

Monteringsanvisning:

• Sfærisk skive form D - benyttes kun mot jevne flater og runde hull som ikke er åpne.
• Form G benyttes mot slissehull og åpne hull.

Materialer:

• Form C og D - settherdet stål
• Form G - seigherdingsstål
• Rustfritt stål A2/A4 kan leveres på bestilling.
• DIN 6330 - CK45 - fasthetsklasse 10

Sertifikater:

• EN10 204 spesifiseres ved bestilling.

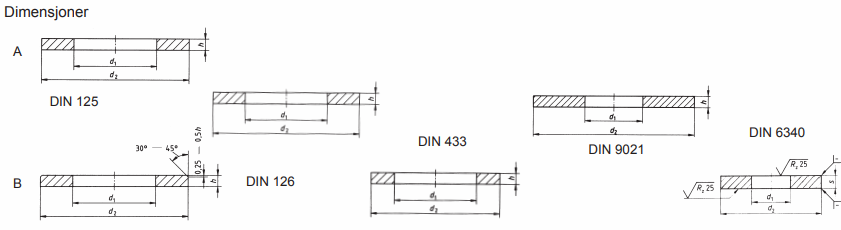

Runde underlagsskiver

Alle dimensjoner er nominelle mål

Materialer:

• Stålskiver, se hardhetsklasser
• Rustfritt stål A2/A4 - se hardhetsklasser
• Messing CuZn
• Polyamid PA 6-6

Andre materialer på bestilling

Overflatebehandling:

ElZn - DIN 267/9

VZn DIN 267/10

Andre belegg på bestilling

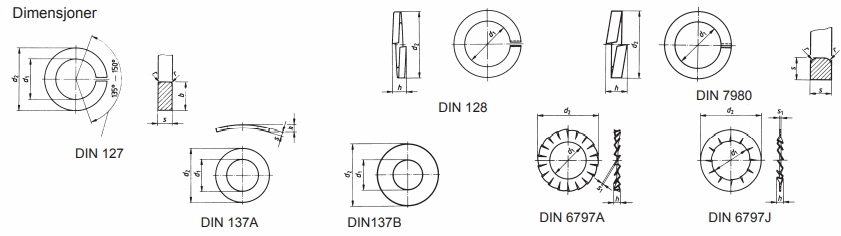

Fjærskiver og tannskiver

Alle dimensjoner er nominelle mål

Materialer:

• Fjærstål – DIN 267/26
• Rustfritt stål – w.st.1.4310/A4
• Fosforbronse

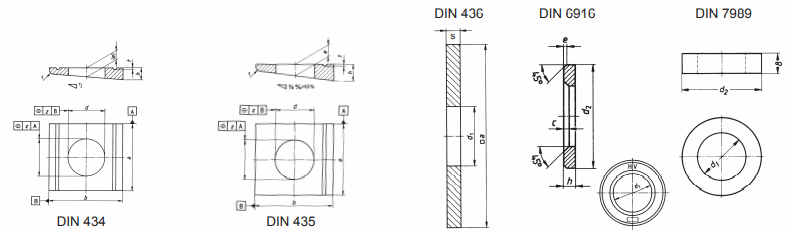

Firkantskiver og stålkonstruksjonsskiver

Alle dimensjoner er nominelle

Materialer:

• Stål i hardhet HV 100 til 250 etter produsentens valg.
• DIN 6916 - se hardhetsklasse

Overflatebehandling:

• Ubelagt
• VZn - DIN 267/10

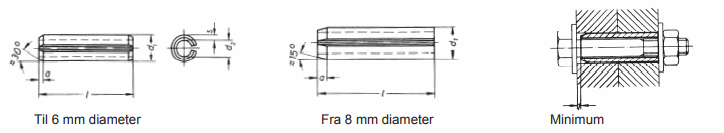

Spennhylser – dimensjoner og kapasiteter

Materiale: Fjærstål 55Si 7 etter DIN 17222

Mekaniske egenskaper:

• Hardhet: 422 til 560 HV
• Strekkfasthet: 1400 til 1800 N/mm2
• Rustfritt stål: (A2) W.st. 1.4310 d ≤ 10

NB! De tabulerte verdiene for skjærkapasiteter gjelder ikke for rustfritt stål.
